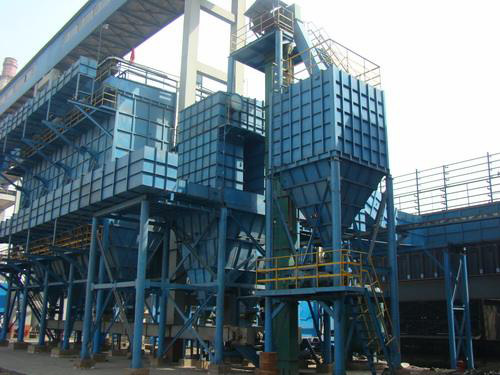

焦化厂地面除尘站

  焦炉除尘地面站设计采用的装煤阻火布袋除尘地面站工艺除尘效率高,烟尘经除尘地面站设备净化后,烟尘收集率在95%以上,除尘效率达99.5%以上,外排气体含尘浓度低于国家排放标准,符合环保标准要求.…
产品详情

盛景焦化厂地面除尘站系统简介:

焦炉除尘地面站设计采用的装煤阻火布袋除尘地面站工艺除尘效率高,烟尘经除尘地面站设备净化后,烟尘收集率在95%以上,除尘效率达99.5%以上,外排气体含尘浓度低于国家排放标准,符合环保标准要求.

焦化厂地面站除尘器工艺原理:

焦炉地面地面站系统用于导通除尘器与拦焦车集尘罩,使焦侧烟尘通过此干管进入除尘地面站进行处理,是移动尘源与固定设备之间的连接通道.出焦集尘干管由固定接口翻板阀、伸缩器、平衡翻板阀、干管端部消音器组成.固定翻板阀由阀板、支臂、管体等部分组成.焦炉出焦时,拦焦车的液压推杆将该翻板阀的翻板推开,阀门控制杆旋转75度使阀门打开,拦焦车导管的可伸缩接口与该翻板阀端面对接,使含尘烟气由拦焦车集尘罩进入由固定翻板阀组成的集尘干管;推焦完成后,拦焦车上的液压推杆及可伸缩接口退回,该翻板阀关闭,完成一炉除尘计划.固定翻板阀处于高温状态又处于经常开、闭状态,受热不变型,采用U型骨架周边均布,使阀板长期使用不变型,在密封处加金属丝石棉密封专用特制垫,保证阀门密封效果;每组翻板阀之间、翻板阀与直管段之间以及平衡阀、伸缩节和端部消声器法兰之间使用金属缠绕垫,静密封漏气率低于0.5%.

焦化厂除尘器主要特点:

1、滤袋上口采用了喷吹管装置,设备阻力低,安装、维护换袋简便;

2、滤袋笼骨可分硬骨架和弹簧骨架二种形式,可适用于不同用户的各种需求;

3、入口浓度高可达100g/Nm3,具有大粒粉尘初级沉降作用,可替代二级除尘;

4、采用分室侧喷新技术,一只脉冲阀可同时喷吹16条滤袋。较其它脉冲除尘器减少了脉冲阀数量近三分之二;

5、顶部采用可掀起的小揭盖,在保证密封的前提下,开启灵活、自如;

6、喷吹压力低只需120~180Kpa,便可实现理想清灰,并采用了低压直通阀的结构形式,易损件使用寿命超过二年。

7、适用范围大,可广泛应用于制造、建材、冶金、铸造、化工、机械、矿山采掘、粮食加工等行业及各工矿企业中工业性粉尘的净化除尘及生产工艺中的粉尘清理与回收等。

8、无需预除尘设备,能一次性处理高达1000mg/m3浓度的烟尘,排放小于50mg/m3,工艺流程简单;

9、袋室内无需喷吹管,机外换袋方便;

10、嵌入式弹性袋口,密封性能好;

11、脉冲阀数量小,清灰强度大,动作迅速;

12、整机采用微机自动控制,各参数易于调节,可实现无岗位工作;

13、滤袋使用寿命二年以上;

14、易实现隔离检修。
