振动筛除尘器除尘形式

编辑:除尘器厂家 来源:www.bthshb.com 2019-05-05
新闻详情

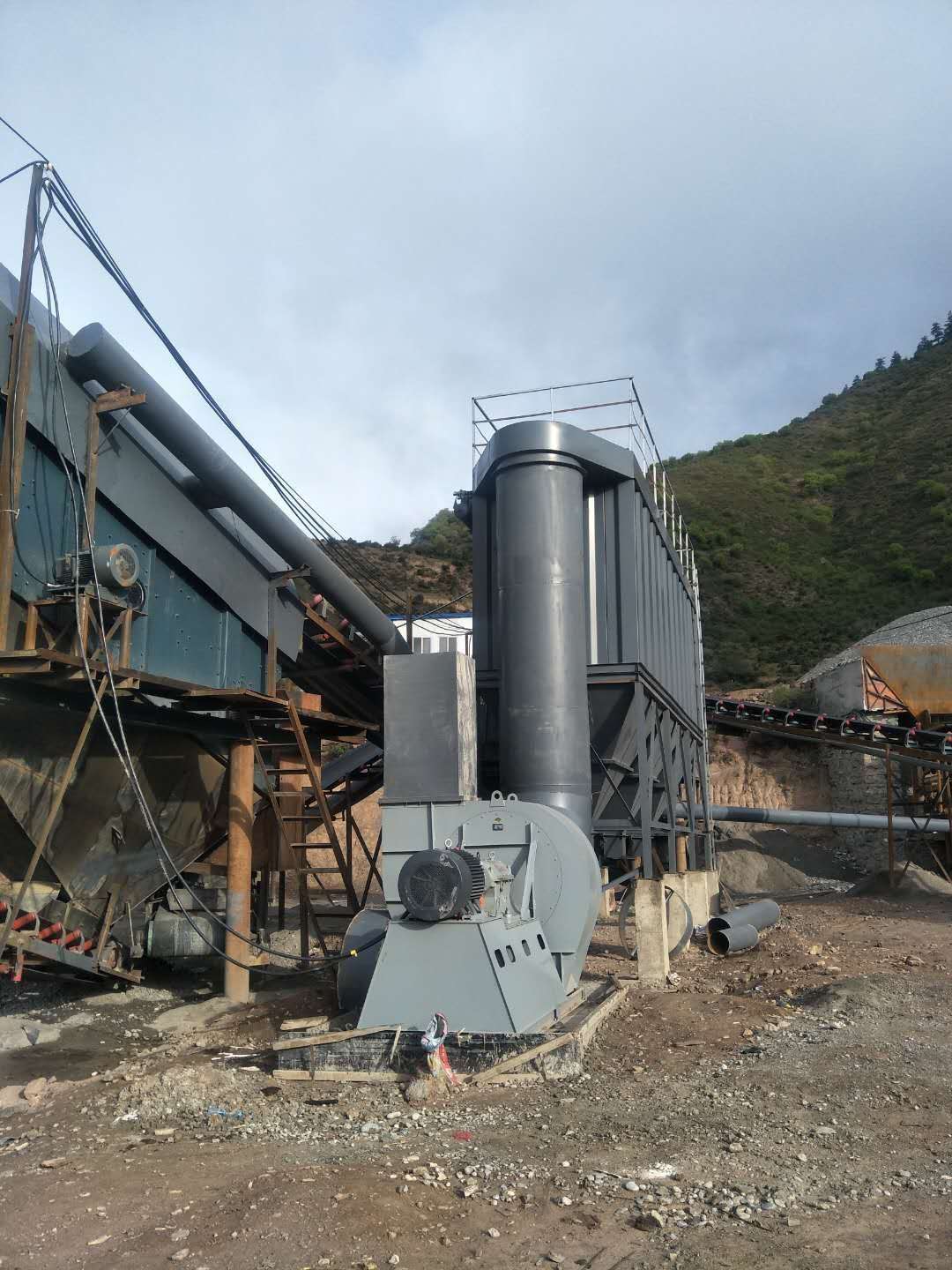

我公司为解决矿山振动筛作业生产过程中的粉尘问题,专门研究出一套除尘治理方案。凭借我公司多年矿山的实践生产经验及除尘技术的理论基础。我们设计的除尘罩即密闭还方便拆卸,不影响换筛网及现场操作。我公司可根据需方要求及现场情况来制定方案,矿山振动筛除尘器采用布袋式可有效地控制各点尘源实现除尘净化的目的。

振动筛除尘器工艺原理:

1、吸尘过程:风机起动,除尘器开始工作,6个室的气动提升阀处于打开状态。此时含尘气体由烟尘管道通过灰斗上部进入孔进入除尘设备箱体,部分粗颗粒粉尘依靠重力沉降进入灰斗中;另外较细粉尘随气流进入过滤室,经滤袋阻隔于清灰室外,经过滤后的气体通过除尘器上部的排气口排出。

2、清灰过程:当除尘器过滤含尘气体一定时间后,PLC控制程序发出信号,箱室的提升阀关闭,切断过滤气流;该箱电磁阀开启,脉冲阀开始工作,压力为0.75MPa的压缩空气通过喷吹管道反吹该箱体,清除滤袋上的粉尘;动作完成后,提升阀重新打开,该箱体重新进入过滤阶段,完成清灰程序。逐一按上述操作顺序浅灰,直到完成全部清灰动作。

3、卸灰过程:除尘系统运行规定时间后,PLC控制程序发出信号,星形卸灰阀电机启动,实现自动卸灰功能。

4、控制方式:由于本除尘系统为阶段式工作,为节能减排所以设为手动控制方式,就是由岗位工人根据具体的需要来开启和关闭除尘系统;在单机工作时,风量要求较小,可以通过调动风机调节门控制风量大小。

筛分机除尘器的结构组成:

1、上箱体:由可掀起的盖板和出风口组成;

2、中箱体:由多孔板、滤袋装置和文氏管组成;

3、下箱体:由进风口、灰斗和检查门组成;

4、排灰系统:由减速装置和输灰、排灰装置组成;

5、振动筛除尘器喷吹系统:由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成;
