20T-25吨熔铝炉除尘器技术方案

编辑:除尘器厂家 来源:www.bthshb.com 2019-06-22
信息详情

某公司新上一台25T熔铝炉,需要对熔铝炉进行环保治理,新上一台新型脉冲布袋除尘器,根据我公司对熔炼炉的治理经验对熔铝炉进行设计。

熔铝炉除尘工艺组成:

熔铝炉+管道冷风阀+旋风除尘器+布袋除尘器+风机+控制系统

盛景熔铝炉除尘器设计原则:

1 严格遵照有关的现行规范、规程、规定、标准及业主的要求,审慎合理地确定设计标准。

2 在功能,经济合理和操作管理方便的前提下,尽量做到。

3 在处理效果的前提下,减少投资及运行成本。

4 平面布置力求紧凑合理,节省占地。

5 设计文件满足功能性、可实施性、适应性、性。即在达到有关污染物排放标准的前提下,将“运行不影响工艺及操作”作为重要的设计目标考虑,同时尽可能降低除尘电耗,节省工程投资,消防,力求综合效益的性

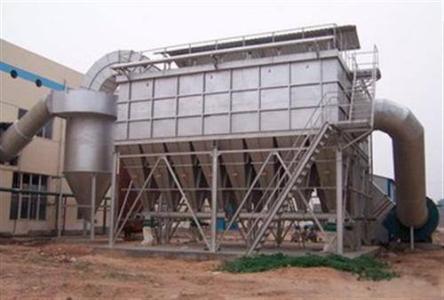

熔铝炉布袋除尘器结构组成及工艺原理:

脉冲布袋除尘器采用在线脉冲清灰。它是一种处理风量大、清灰效果好,除尘,运行,维修方便,占地面积小的单元组合式除尘器。

除尘器有上箱体、中箱体、灰斗、风机、滤袋组件及喷吹装置、输灰系统等组成。

本除尘器按单列布置,一列为三个灰斗。

滤袋规格φ133×2500mm,滤袋上端采用了弹簧涨圈,密封性能好,换袋方便,每个滤袋设一个碳钢袋笼。

电磁脉冲阀,规格1.5"直角阀,每行1套。采用可编程序脉冲控制仪。

含尘气体入管道,管道上设置高温报警器,一旦超温冷风阀自动打开掺入冷风在进入旋风除尘器,先预收尘再次降温在进入布袋除尘器风道引导下大颗粒粉尘分离后直接落入灰斗,其余粉尘随气流进入中箱体过滤区,过滤后的清净气体透过滤袋,经上箱体、排风管排出。随着过滤的进行,当滤袋表面积达到量时,由清灰控制装置按设定程序打开电磁脉冲阀喷吹,抖落滤袋上的粉尘,落入灰斗的粉尘经卸灰阀排出
