焦化厂地面站除尘器两种集尘管道的形式

编辑:除尘器厂家 来源:www.bthshb.com 2019-07-13
新闻详情

我公司对于焦化厂地面除尘站吸尘管道有两种形式,一种为皮带小车,另一种为水密封形式的集尘管道,两种集尘管道都有不同的优缺点,选择哪种形式的集尘管路可根据客户及现场情况而定。

焦化厂地面站除尘器U型水密封除尘管道工艺简介:

焦炉水密封烟气除尘系统自动清灰装置,所述焦炉水密封烟气除尘系统由U型导烟管、集尘管道、水封槽、焦炉车辆集尘装置和除尘地面站组成,焦炉车辆集尘装置的集尘罩通过U型导烟管连通集尘管道并进一步连接除尘地面站,U型导烟管下部浸入水封槽中并能够随焦炉车辆移动;其特征在于,所述集尘管道与水封槽平行设置,集尘管道与水封槽之间设水封隔离罩,水封隔离罩的底部伸入水封槽中,上部一侧与集尘管道连通,U型导烟管的出口位于水封槽上方的水封隔离罩中;所述水封槽沿纵向分为若干段形成多个小水槽单元,每个小水槽单元的中部均设有集尘斗,每段水封槽的底部均向对应集尘斗处倾斜使集尘斗位于低处;水封槽连接进水管道,集尘斗分别连接排水管道,水封槽内设有喷吹管。

焦炉水密封烟气除尘系统自动清灰装置,尘管道与水封槽平行设置,集尘管道与水封槽之间设水封隔离罩,水封隔离罩的底部伸入水封槽中,上部一侧与集尘管道连通,U型导烟管的出口位于水封槽上方的水封隔离罩中;所述水封槽沿纵向分为若干段形成多个小水槽单元,每个小水槽单元的中部均设有集尘斗,每段水封槽的底部均向对应集尘斗处倾斜使集尘斗位于低处;水封槽连接进水管道,集尘斗分别连接排水管道,水封槽内设有喷吹管。本实用新型能够及时快速的清除水封槽中沉淀的烟尘,防止排污口堵塞或因水封槽底部集尘过厚造成U型导烟管底部磨损,保证焦炉除尘系统正常运行。

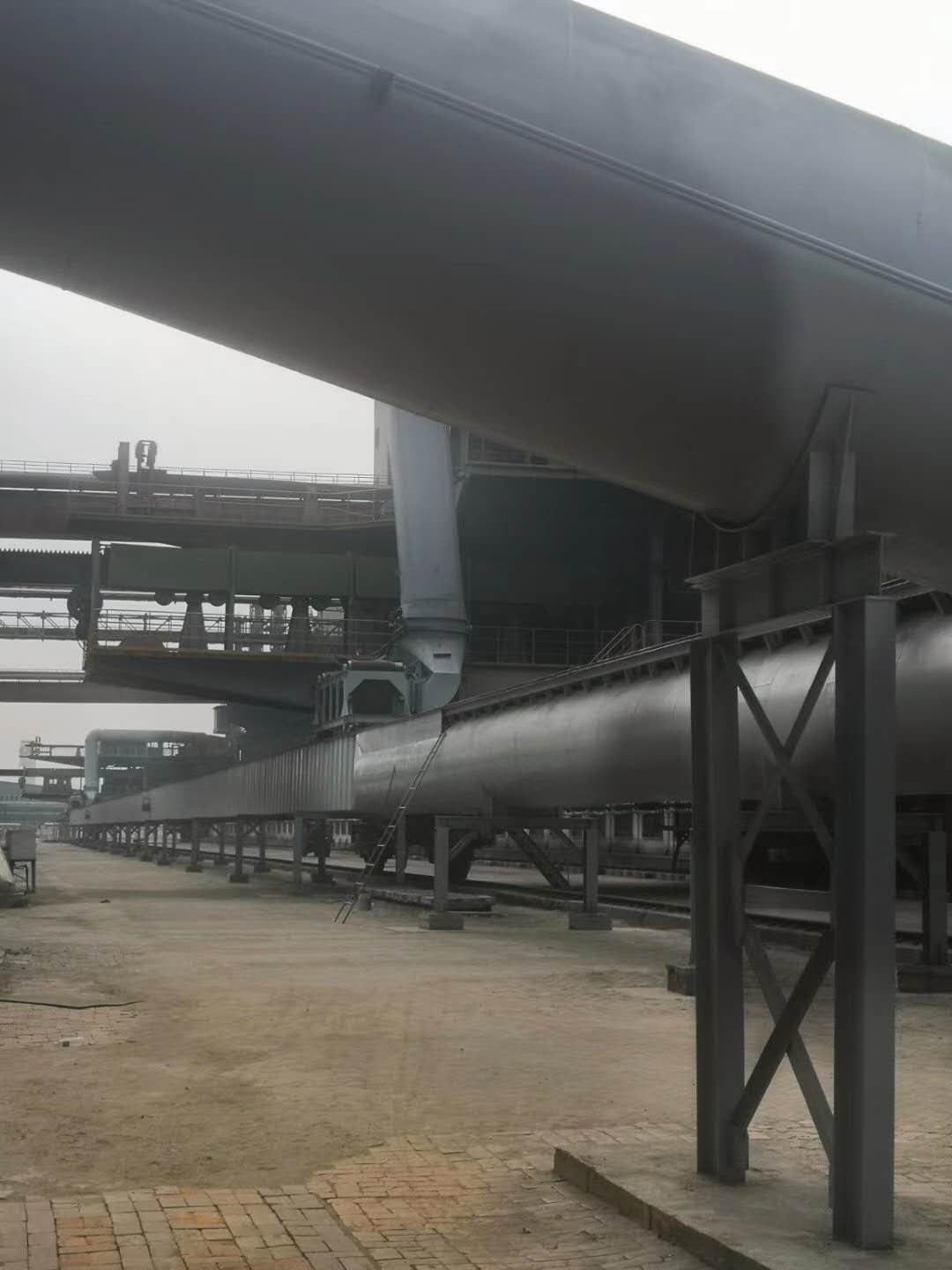

焦炉地面除尘站皮带小车集尘管道结构工艺简介:

皮带小车式出焦除尘是通过皮带密封小车将1米宽皮带提起,经90度导风管使烟尘进入集尘管道,通过集尘管道送到地面站进行净化处理。此焦炉炉顶消烟除尘车系统的原理是在推焦时产生的烟尘通过集尘车将烟尘收集并通过皮带提升小车将烟尘送入集尘管道,该管道上部由耐高温皮带覆盖,在风机的吸力作用下,管道内处于负压状态,皮带紧贴集尘管道导轨,使焦炉烟尘不能外泄,直接送入焦炉地面除尘站进行净化处理。皮带小车的机架与拦焦车集尘罩相连,由拦焦车带动,使整机在皮带集尘干管上与拦焦车同步走行.炉顶消烟皮带提升小车用于导通除尘器与拦焦车集尘罩,使焦侧烟尘通过此干管进入焦炉地面除尘站进行处理,是移动尘源与固定设备之间的连接通道。

焦化厂除尘器这两种形式的烟气集尘管道都有各自的优缺点,不管那种结构的除尘管道都能达到预计的除尘效果。
