滤筒式除尘器结构原理

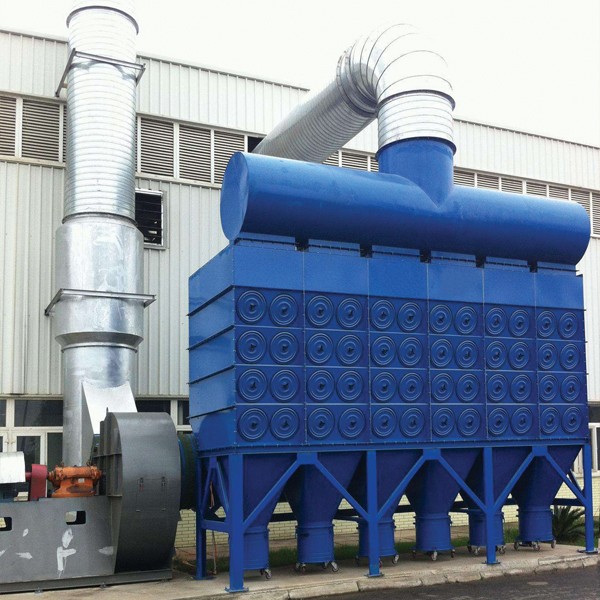

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

脉冲滤筒除尘器特点：

1、滤筒采用聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面；

2、滤料折褶使用，可增大过滤面积，并使除尘器结构紧凑；

3、 滤筒高度小，安装维修工作量小；

4、与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大；

盛景滤筒除尘器具有体积小，，投资省，易维护等优点，但因其设备容量小，难组合成大风量设备，过滤风速偏低，应用范围窄，仅在粮食、焊接等行业应用，所以来未能大量推广。近年来，随着、新材料不断地发展，对滤筒除尘器的结构和滤料进行了改进，使得滤筒除尘器广泛地应用于水泥、钢铁、电力、食品、冶金、化工等工业，整体容量增加数倍，成为过滤面积>2000m2大型除尘器，是解决传统除尘器对粉尘收集难、过滤风速高、清灰效果差、滤袋易磨损破漏、运行成本高的较好方案，和市场上现有各种袋式、静电除尘器相比具有过滤面积大、压差低、低排放、体积小、使用寿命长等特点，成为工业除尘器发展的新方向。
