矿山采石场除尘器简介
矿山采石场除尘器是目前国内比较的一款除尘设备,该设备对石料的破碎过程中溢扬出的粉尘有很大的净化效率,能够的对粉尘进行收集,在工作的过程中,该设备的除尘效率能够达到以上,并且可以净化硬度较大的粉尘颗粒的降低粉尘对环境的污染。

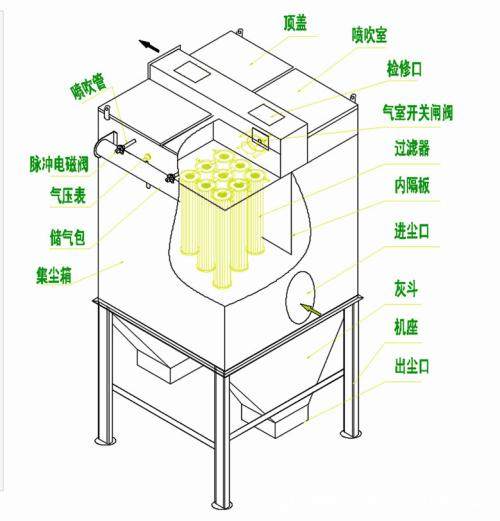

采石场除尘设备结构及功能简介
喷吹管:负责喷吹导流。
电磁脉冲阀:负责压缩空气开启和关闭。
气包:储存压缩空气。
文氏管:安装在除尘骨架上,用于引导压缩空气,保护布袋。
除尘框架:支撑除尘滤袋。
控制仪:负责控制压缩空气开启关闭和排灰系统的工作。
排灰装置:负责将收集的粉尘定时定量排出设备。
上盖板:起到检修和防雨作用。
花板:是安放除尘布袋和骨架的构件。
除尘布袋:过滤粉尘的核心部件。
除尘箱体:除尘设备外壳。
检查门:检修门人孔。
灰斗:储存收集的粉尘。
支架:除尘设备的支撑架。
采石厂除尘器工作原理:、
当含尘气体由进风口进入矿山除尘设备,首先碰到进出风口中间的斜板及挡板,气流便转向流入灰斗,同时气流速度放慢,由于惯性作用,使气体中粗颗粒粉尘直接流入灰斗。
起预收尘的作用,进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部清洁室,汇集到出风口排出,含尘气体通过滤袋净化的过程中,随着时间的增加而积附在滤袋上的粉尘越来越多,增加滤袋阻力,致使处理风量逐渐减少,为正常工作,要控制阻力在范围内(140--170毫米水柱),一旦超过范围对滤袋进行清灰。
清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀,气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内,滤袋瞬间急剧膨胀,使积附在滤袋表面的粉尘脱落,滤袋恢复初始状态。清下粉尘落入灰斗,经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰,使净化气体正常通过,脉冲布袋除尘器系统运行。
