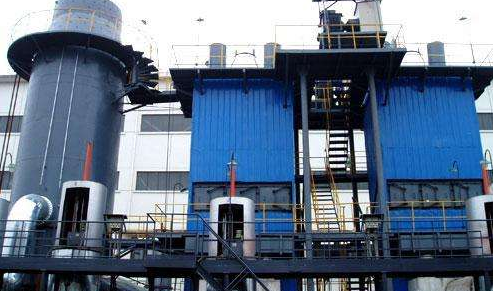

电捕焦油器的操作及电捕焦油器的停工操作讲解

电捕焦油器的操作

工作开始前的检查和准备：

在堵塞人孔和拆卸盲板之前，新的或修理过的电动捕焦器应检查左边的工具、杂质，并没有连接电晕线和蜂窝管的金属物，杂质后密封人孔盖。

试验冲洗装置应具有洒水喷头，喷洒均匀，水量充足。通过检查后关闭水阀。

检查保温箱的温升装置，使保温箱内的温度控制在指标范围内。

检查供电系统的所有设备是否正常，接地装置是否，设备和保护罩的接地电阻不超过4欧姆，电焦油捕集器和高压电缆隔离器，硅箱测量2500米。绝缘电阻不小于75兆欧，初级电压线路和装置由500V仪表确定。边缘电阻值不小于5000亿欧姆。

当条件可用时，气密性试验可以在电捕集之前进行。

)将电捕集水箱装满水，确认排液平稳。

打开顶部排放管，打开底部蒸汽吹扫管和顶部连接管，用蒸汽替换电动疏水阀中的空气。

打开保温箱加热系统的蒸汽阀，使保温箱的温度为90-1100摄氏度(需要提前2小时)。

从顶部放出蒸汽15-20分钟后，慢慢打开电捕气入口阀，同时关闭底部蒸汽吹扫管和顶部连接管。

从顶部放出气体10-15分钟后，打开在线氧含量检测器，测试氧含量合格，关闭顶部气体释放。

当打开出电阀时，气体成功地通过电阱，保护净气体用于绝缘盒。

然后按下电捕获启动按钮，直到满足工艺要求为止。

电捕焦油器的停工操作

1)接到停车通知或紧急事故处理时，应逐级降档，停止向电捕焦油器送电，把四点式隔离开关转为接地，切断电源使整流器输出端和电捕的电晕极接地(紧急时可直接按下急停按钮)。并挂上“禁止合闸”工作牌。

2)短时间停电，倒电可不关闭电捕的煤气进、出口阀门。若长时间停工或对电捕进行检修时，可按下列步骤进行。

3)关闭电捕煤气进出口阀门。

4)用蒸汽清扫下液管，下液管。

5)用热氨水冲洗电捕沉降极(蜂窝管)10min。

6)打开电捕顶部放散，用蒸汽吹扫电捕，吹扫完毕排净冷凝液后关闭冷凝液排出管阀门。

7)清扫完毕，当电捕温度降至600C左右时关闭放散，微开煤气阀门通入少量净煤气使电捕内保持微正压，备用。

8)电捕检修时，煤气出、入口阀门，氨水阀等需堵盲板。

停电操作

1)若短时间停电，应不关电捕出、入口阀，按下开关按钮挂上“禁止合闸”工作牌。做好来电准备。

2)来电后打开在线氧监测仪，煤气含氧量小于1%时，按开车步骤操作。

3)调节电流按钮，直到规定电流值。

4)若长期停电，请示后先开煤气旁通阀，关电捕的煤气出入口阀门，并打开连通管阀门，时在电捕的煤气进、出口及氨水阀门处加堵盲板。来电后按电捕的开工步骤开车。

紧急停车

电捕焦油器在正常工作过程中若出现以下情况之一时，应当立即切断高压直流电源。

1)操作电压急剧下降或仪表指针大幅度频繁波动。

2)绝缘箱外有火花放电现象。

3)蒸汽突然关停。

4)煤气含氧量大于1%。
