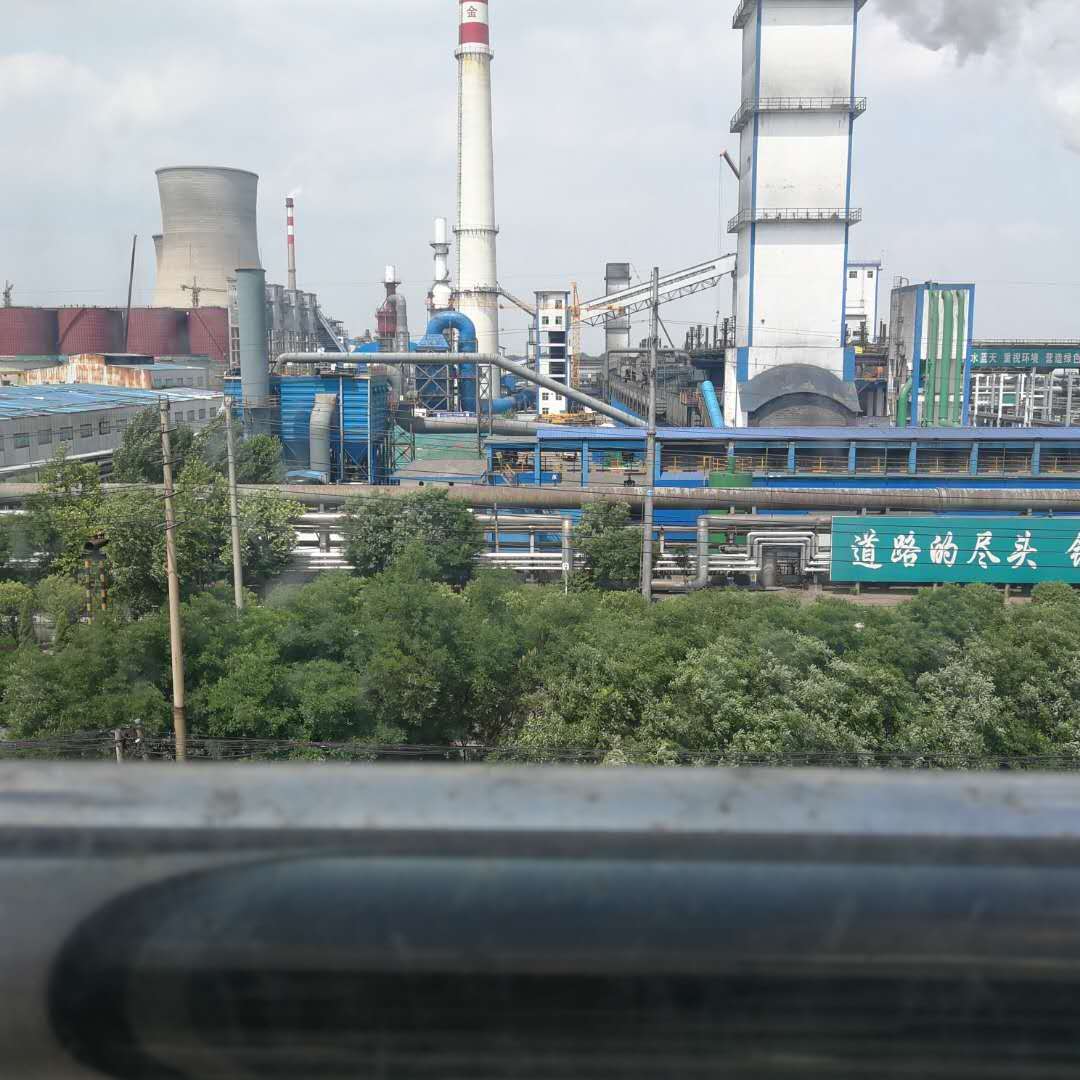

焦化厂焦侧除尘器改造

  我公司根据焦化厂现场工况来设计效果较好的焦炉地面除尘站,我公司考虑到国家节能减排日趋严格,布袋除尘器的低排放具有极大优势,同时布袋除尘器维护检修容易且成本低,而且长袋低压脉冲除尘器为现今布袋除尘器中技术较…
产品详情

我公司根据焦化厂现场工况来设计效果较好的焦炉地面除尘站,我公司考虑到国家节能减排日趋严格,布袋除尘器的低排放具有极大优势,同时布袋除尘器维护检修容易且成本低,而且长袋低压脉冲除尘器为现今布袋除尘器中技术较为先进且成熟的,具有清灰效果好,排放浓度低的特点所以本除尘系统选取长袋低压脉冲除器。

焦炉除尘器设计原则:

 《一》捕集率和处理率分别达到97%和99.9%以上,稳定达标排放。

 《二》系统运行安全、稳定,维护简单。

 《三》自动化程度高,操作简单。

 《四》初投资和运行成本低。

 《五》布局美观。

焦炉焦侧除尘器工艺流程

 (一)拦焦收集罩:

 利用现有拦焦收集罩改造。集尘罩的宽度要大于熄焦车宽度,长度为熄焦车长度的2/3,为了减少集尘罩的漏风,将电机车及熄焦车进行局部改造,使其外形尽量与集尘罩相吻合,为减小重量,防止热变型并考虑耐腐蚀,集尘罩采用不锈钢螺栓把合,面板采用2mm不锈钢。拦焦收集罩利用对接阀与集尘干管连通,收集出焦过程散逸的烟尘,并将烟尘送入集尘干管。

 (二)导流板:

 在焦侧炉头处安装烟气导流板,将从炉门处逸出的烟尘导到炉柱以外,便于炉头罩收集。

 (三)拦焦车的改造:

 导焦栅上部增加方型管道,抽吸炉门部位放散的烟尘,

 在拦焦吸尘罩上方加装导流风机,在吸尘罩内侧加装导流吸尘罩,出焦时将顺两炉门柱上溢的烟气及炉门侧向上飘逸的烟气导引到拦焦吸尘罩内。为适合安装,此导流风机安装在拦焦吸尘罩顶部,采用轴流风机

 (四)管道连接方式的改造:

 1、原有对接阀管道直径根据焦炉烟气量大小而定,改造完成后随着风量的增加管内流速将达到35m/s,管道阻力极度增大,严重影响使用效果,根据现场实际情况我们建议在对接阀管道上部增加矩形管道与原有对接阀连通,增大对接阀管道的横截面积,将管内风速控制在20m/s左右,满足改造后的使用要求。

 2、原有除尘系统管路连接方式为对接阀式管道连接,该连接方式存在以下弊端:

 (1)对接口处存在一定的缝隙。

 (2)长期在高温环境中使用阀体易变形,造成机械部件失灵。

 (3)对接时需要一定的时间,不易与风机协调控制,容易造成风机未达 到高速运行状态的情况下就已经开始出焦,从而影响正常使用。

 (4)由于存在一定的漏风率所以对整套系统的风量要求较大。

 3、针对以上情况我们建议将原有的对接阀检修并加以密封,用在炉顶装煤及出焦时排烟,修复后的对接阀必须保证达到以下要求:

 (1)泄漏量极小,基本做到无缝对接。

 (2)保证气密性较好,压力基本无损失。

 (3)对接口正常操作时,无需人工操作。

 (4)提高气密性密封性好,整套系统的风量、风压损失要求较小。

 (5)烟尘捕集措施效果好,自动化程度高,能做到远程监控,现场基本无人操作,人工成本低。

 (6)该工艺成熟可靠,烟尘捕集效率极高。

 我公司专业承揽焦化厂除尘器的整机选型设计、制造、安装、维修及大修工程,且生产焦化厂焦炉除尘器专用配件,擅长焦化厂焦侧地面除尘站、焦化厂焦侧地面站除尘改造等整体解决方案。
