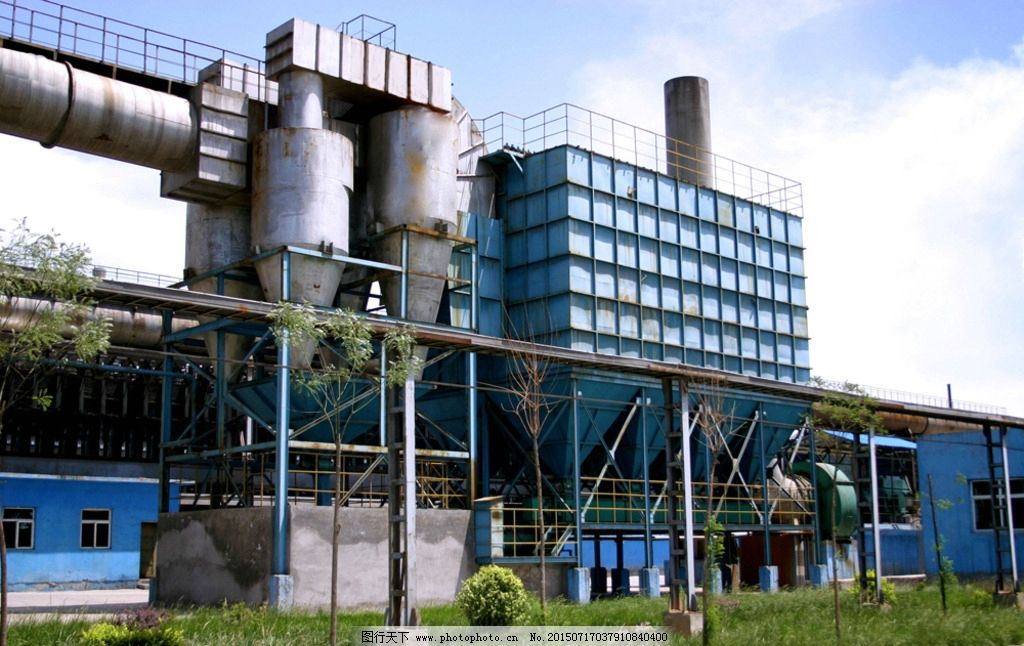

焦炉地面除尘站可分为机侧及焦侧除尘

编辑:除尘器厂家 来源:www.bthshb.com 2018-12-27
信息详情

焦炉地面除尘站工艺流程:

焦炉炉口→吸尘罩→除尘管网→移动式皮带小车→除尘地面站→除尘风机→烟囱→大气。在焦炉机侧炉柱上方安装炉顶部遮烟罩,推焦、装煤作业前,推焦机上方吸尘罩活动部分在油缸的驱动下提升,与焦炉顶部遮烟罩紧密贴合,两侧防风罩在油缸驱动下转动的角度,实现两侧与炉体密封。焦炉地面除尘站风机由变频器控制,从低速切换到高速运行,然后开始开闭炉门、推焦、装煤等。

以前焦炉除尘器存在的问题缺陷:

1、焦化厂除尘系统大部分采用地面除尘系统的焦化企业都存在管线过长、风压损失点多,导致除尘节点吸力达不到要求;

2.摘门、推焦时烟尘瞬间释放量大,实际推算约2.4立方/秒,正好和上一个问题形成严重矛盾;

3.摘门后产生的大量烟尘因拦焦车需移动操作而无法处理;

4.红焦落入熄焦车所扬起的高温烟尘阻隔了来自地面除尘的负压气流,使推焦期间导焦栅中产生的烟尘不能收集,拦焦除尘形同虚设。

盛景设计的焦炉地面站除尘器包括拦焦除尘罩、导流斜板、车载集尘罩和可移动密封门,拦焦除尘罩与地面除尘站连通,导流斜板固定在焦炉的炉门上方,车载集尘罩与导流斜板平行搭接,车载集尘罩设在可移动密封门和导焦栅上方,车载集尘罩的出口与拦焦除尘罩连通。车载集尘罩与导流斜板平行搭接使车载集尘罩内腔构成一个斜线上扬空间,使摘门、移车、推焦整个操作过程都处于密封状态,在液压机构进行摘门的同时,可移动密封门进入焦炉炉门口形成一个上方开口的空间,上方开口与车载集尘罩连通,便于收集烟尘。本实用新型具有结构简单、焦侧除尘效果好、收集率高的、制作成本低的优点。

焦化厂除尘器系统改进内容:

(1)推焦和装煤操作不能同时进行,严格执行先推焦后装煤的原则。

(2)推焦除尘。风机平时在低速待机运行(20Hz )。推焦机开始推焦时,推焦杆离开后限位给变频器发出高速信号(40Hz ),风机高速启动, 同时给低压控制柜信号,切换装煤蝶阀,到推焦杆退回时降为低速

(3)装煤除尘。当煤车集尘盖液压推杆启动时,给变频器发出信号,风机高速启动(30Hz) ,同时给低压控制柜信号,关闭出焦蝶阀。当装煤车吸力达0.17~0.55kPa时进行装煤操作,加煤结束后,待液压推杆收回后转为低速(

(4)排灰操作。地面除尘站排灰根据10只仓料位仪情况进行,重力除尘器排灰根据排灰根据情况而定,暂定为每周1次。风机停止后,不要马上停卸灰系统,要让卸灰系统继续工作30min,以便将布袋积灰充分反吹干净,积灰斗余灰全部卸完。
