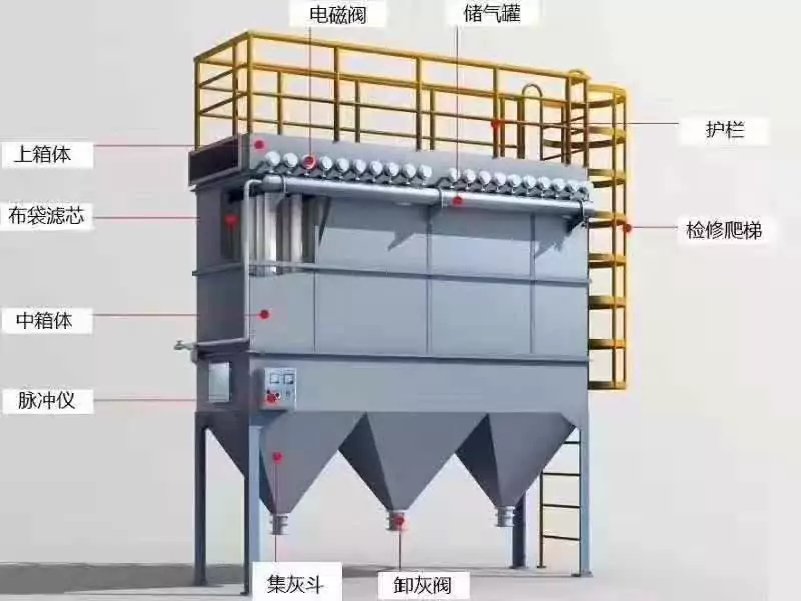

脉冲除尘器结构图

脉冲除尘器结构图：

脉冲布袋除尘器由进风口、过滤室（滤袋、滤袋框架）、清洁室（脉冲喷吹装置）、出风口、风机、灰斗（气流分布装置）和螺旋输送机或叶轮卸料器、爬梯检修平台、护栏、电气控制等组成。(上、下)、出口（上）方向位置，可据现场设计需要灵活选择。

脉冲除尘器不仅可以粉尘，而且还能够空气污染的现状，避免了空气中的物质危害到我们的身体健康。可以说，脉冲除尘器的出现为环保事业提供了很大的帮助。

脉冲除尘器是也称脉冲布袋除尘器。作为新型布袋除尘器产品，脉冲除尘器经济实用且设计灵活。现启脉环保布袋除尘器共有32、48、64、80、96、112等多种规格，满足用户对脉冲布袋除尘器的不同需求。

单机脉冲除尘器作为国内小型布袋除尘器的代表，采用清灰的脉冲喷吹技术进行清灰处理。与国内其它单机除尘器相比，脉冲除尘器收尘，近年来以其的结构和理想的收尘效果而广泛应用于冶炼、工矿、建材、煤炭、水泥、化工、矿粉加工等的粉尘回收和烟气净化处理，是现代工业清灰除尘的理想选择。

袋式除尘器工作原理：当工业含粉尘气体通过脉喷除尘器除尘布袋过滤为净气进入净气室，洁净气体再经净气室排气口，由风机排走。随着清灰周期的增加，吸附在布袋表面的粉尘越来越多，使布袋除尘器的阻力不断上升。为使脉冲除尘器阻力不超过1200Pa，除尘器正常工作，用户就需要定期滤袋上粉尘。

脉冲布袋除尘器特点：

1、单位体积处理风量大，除尘。

2、可直接处理含尘达1000g/Nm3的含尘气体，经处理后气体的排放浓度低于10mg/Nm3,也可根据用户的要求，满足严格的排放标准。

3、针对各种不同类型的烟气，可采用不同的滤料来加以处理，使之达到排放要求，适应性强。

4、采用的脉冲阀，性能。脉冲阀使用寿命100万次。

5、采用的PLC可编程控制器，定时或定阻自动喷吹清灰，实行自动化运行，耗气量小，清灰，性能稳定。

6、可在线检修。分室换袋维修不影响主机的运行。袋式除尘器结构与工作原理，袋式除尘器由上部箱体、袋室、排灰装置及脉冲喷吹清灰控制系统等组成。
