焦化厂除尘器可改造水封式及皮带式两种类型的集尘管道

焦炉除尘水封集尘系统组成：集尘烟道、排水系统、循环水系统、水封槽和用于支撑集尘烟道和水封槽的支架。

集尘烟道连接于水封槽出口端，且集尘烟道内部通过隔板分隔为大于等于2个烟道，且每个烟道的烟气流通部分均为由上至下分布，即隔板一部分板体分隔集尘烟道腔室，另一部伸入水封槽出口端液面下且与水封槽底面预留间隙，形成液面相等的两个水封槽出口。

排水系统的入口管接于集尘烟道底部，循环水系统的注水口接于水封槽上。

隔板由水封槽出口端向集尘烟道的出口端逐渐向下倾斜装配，此结构目的在于集尘烟道内的凝结水经过隔板的导向实现汇聚。

支架的调试可调节，便于适配于不同调试的焦炉。

每个烟道内通过隔板导向汇聚凝结水位置设置有液体导出管，液体导出管另一端与排水系统连接，且嵌入装配于集尘烟道的框架型材内。

焦化厂除尘器水密封适用于捣固焦炉装煤和推焦时，地面站风机由低速变为高速，捣固装煤车和推焦机尾部U型导烟管伸入水封槽中由出口端伸出与分隔后的集尘烟道的腔室连通，捣固装煤和推焦外溢烟尘分别通过两根U型导烟管进入上下布置的不同的集尘烟道中，然后将收集的烟尘输送到地面站进行净化处理，其中水封槽里的水对烟尘的输送进行零泄漏密封，可以同时密封这两个集尘烟道，每个集尘烟道工作时在水封槽里形成不同的水位压差，压力由地面站变频风机调节控制达到水位压差稳定，进而实现分别用于捣固装煤除尘和推焦除尘烟尘的输送，两个集尘烟道互不影响，两个集尘烟道可以单独工作，也可以同时工作。

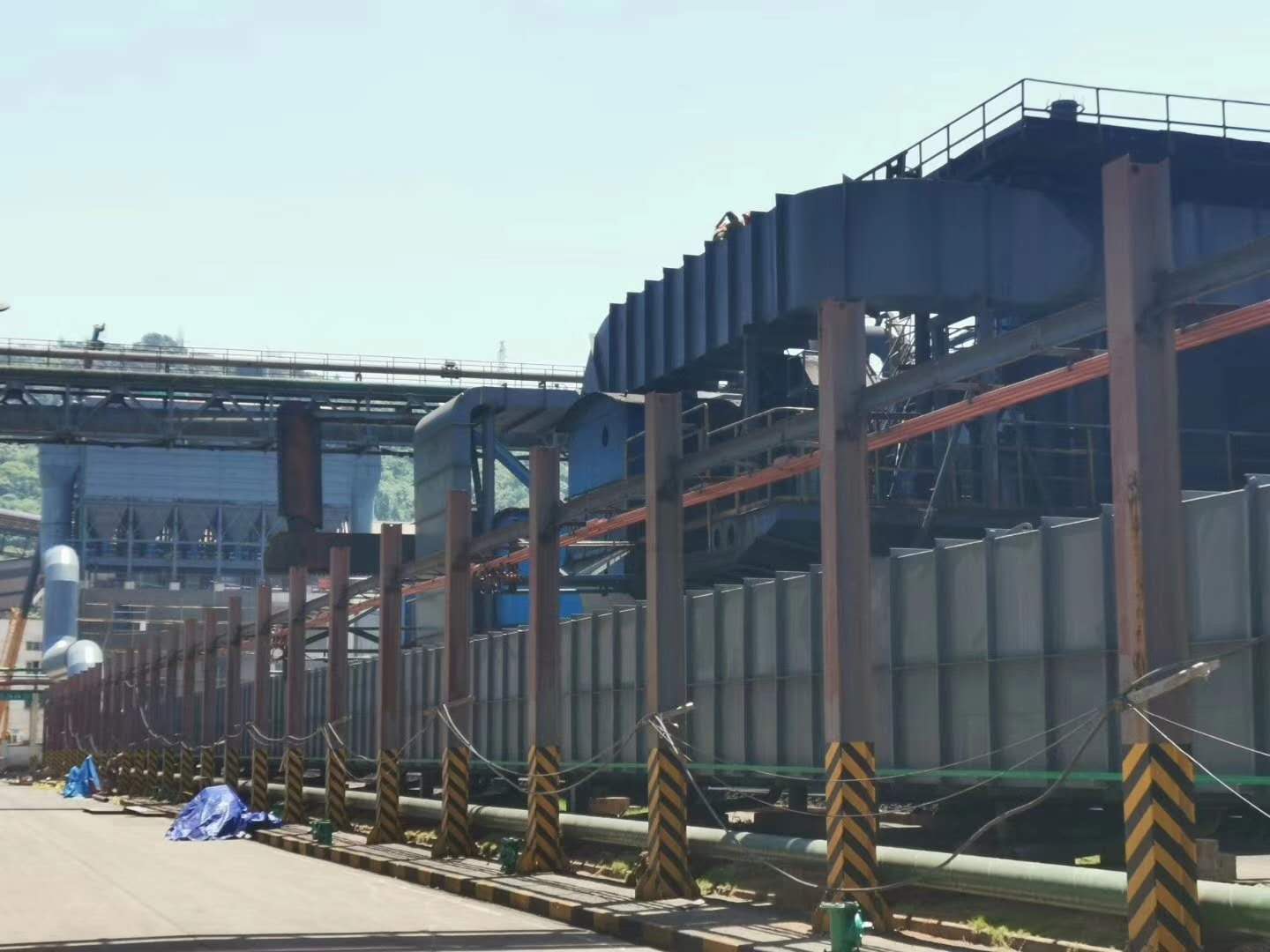

焦炉地面除尘站皮带式集尘系统简介：

焦化厂地面站除尘器,出焦口除尘器改造焦炉在出焦操作时，熄焦车上方的拦焦集尘罩，把出焦时的烟尘（含尘量～10g/m3）收集起来，通过拦焦车上的烟气转换阀与皮带集尘干管上的皮带提升小车的导通，使烟尘经皮带集尘管道输送到地面除尘站，经过处理后（含尘量≤10mg/m3）由烟囱排往大气。

捣固焦炉侧装煤时，焦炉炉顶上的炉口排放出来的烟尘及机侧炉头冒出来的炉头烟（含有可燃成分和粉尘）分别经燃烧导烟车上的导烟装置和机侧集气罩收集起来，充分燃烧后再渗入冷空气降温，保持内外气压平衡，再由燃烧导烟车上的焦侧碰口与架设在炉顶上方的装煤集尘干管上的翻板阀对接口对接，经翻板集尘管道输送，由除尘管道引入到地面除尘站，经过处理后（含尘量≤50mg/m3）由烟囱排往大气。
