焦化厂除尘器机侧及焦侧地面除尘站治理方案

焦炉除尘器的组成及工艺原理：

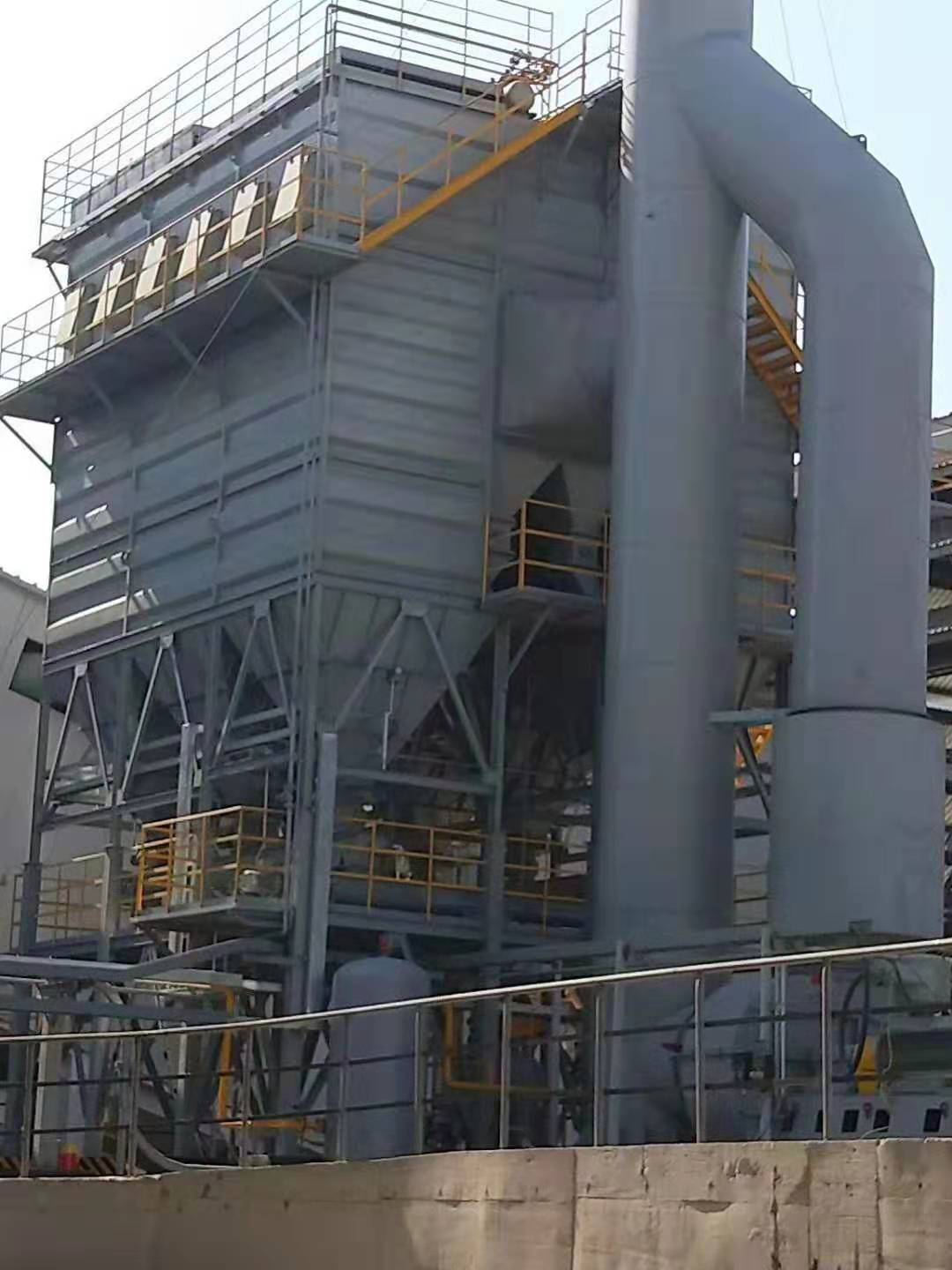

焦炉地面除尘站主要由脉冲布袋除尘器、离心风机、消声器、排气筒以及连接管道等组成。从装煤车吸尘罩中抽吸的含尘气体进入除尘器后与滤袋外预喷涂的初始保护粉尘层接触，烟气中的焦油被粉尘吸附。粉尘被过滤，净化后的气体经风机、消声器、排气筒排入大气，排放烟气的实际含尘质量浓度低于20mg／m3(标况)。随着滤袋上粉尘的不断积存，除尘器的阻力随之增加。清灰装置定时或定压差用压缩空气对布袋进行逆向喷吹清灰，滤袋上被的粉尘落入下部灰斗中。为防止设备结露产生腐蚀和黏结，在除尘器灰斗部分设有蒸汽加热保温措施。

为防止焦油黏结除尘器布袋，另外还设有预喷涂装置。预喷涂装置主要有贮灰仓、高压罗茨风机及管道等组成。将从拦焦除尘系统收集下来的焦粉作为预涂料，用真空压送罐车送入预喷涂料仓内，在每次清灰作业结束，下一炉装煤时含尘气体进入除尘器前，先用高压罗茨风机将焦粉通过预喷涂装置送入除尘器入口管道，并使其均匀涂在滤袋外层，成为初始保护层，以防止焦油黏结布袋。

焦化厂机侧除尘器改造方案是根据焦化厂的生产工艺及特点，此次方案采用地面站除尘技术+皮带密封除尘工艺。

此除尘方案涉及焦炉炉体、推焦机、装煤机、移动式皮带小车等部分的工作，除尘工艺流程如下：

焦炉炉口→吸尘罩→除尘管网→移动式皮带小车→除尘地面站→除尘风机→烟囱→大气。在焦炉机侧炉柱上方安装炉顶部遮烟罩，推焦、装煤作业前，推焦机上方吸尘罩活动部分在油缸的驱动下提升，与焦炉顶部遮烟罩紧密贴合，两侧防风罩在油缸驱动下转动的角度，实现两侧与炉体密封。地面除尘站风机由变频器控制，从低速切换到高速运行，然后开始开闭炉门、推焦、装煤等。

焦化厂机侧除尘器改造方案：

1、在炉门上方加装烟气导流板，导流板延伸到炉柱外侧200mm，将烟气导到车载吸尘罩内。

2、对两台装煤进行改造，在煤箱前部，与炉柱间的位置加设移动伸缩的活动密封罩，密封罩由液压油缸驱动。密封罩为L形，煤箱两边各设一个，前端贴近炉柱，左右侧与煤饼贴近，形成密封罩，减少野风的进入，使从碳化室逸出的烟气从密封罩内上升进入设在密封罩上部的吸尘管道内。

3、对两台推焦车进行改造，在推焦杆及摘门机构上部设置半密封吸尘罩。吸尘罩为二次捕集形式，在炉门外侧正对炭化室设矩形吸风管道，吸风口正对炭化室。从炭化室逸出的70%的烟气由此吸尘口捕集。在吸尘管道上方设大盖板，盖板左右两侧设挡风板，盖板后侧(操作室前部)延盖板长度设吸尘管道，吸尘管道上延盖板长设长缝形吸尘口，捕集前端未收集的约30%的烟气。

4、在滑线内侧设皮带槽密封管道，管道上设四台皮带导通小车，装煤车与推焦车各配一台，车载吸尘罩的吸尘管道与皮带导通小车连接，实现烟气的导通。

5、 除尘站设置工艺管道、粘附性烟气吸附装置、除尘器、平衡阀、预喷涂装置、卸输灰装置、引风机组、烟囱、电气控制等，风机采用变频控制。

焦化厂机侧除尘器改造后优势：

1、低排放、改造后的除尘工艺及设备能满足我国新颁布的排放标准，排放浓度控制在20mg/ m3以下，解决烟尘排放问题。

2、改造后的除尘系统、设备、自动控制能在主机系统运行可能出现的各种情况下长期运行。

3、长寿命。滤袋、脉冲阀、喷雾冷却装置等关键的部件和材料均可根据需要选用产品，袋式除尘设备长寿命运行。

4、对前道烟气处理要求低。对烟气的处理只需降温即可，除烟气温度和粉尘的粘度外，袋式除尘设备的性能几乎不受烟气其它性能的影响。电除尘器原有的烟气调质设施仍可以利用。

5、节省投资。改造本着经济、施工方便的原则，尽可能利用原有除尘设施。降低改造费用，减少改造工作量，缩短施工工期。除尘器本体基础不变，利用原除尘器本体的支架。
