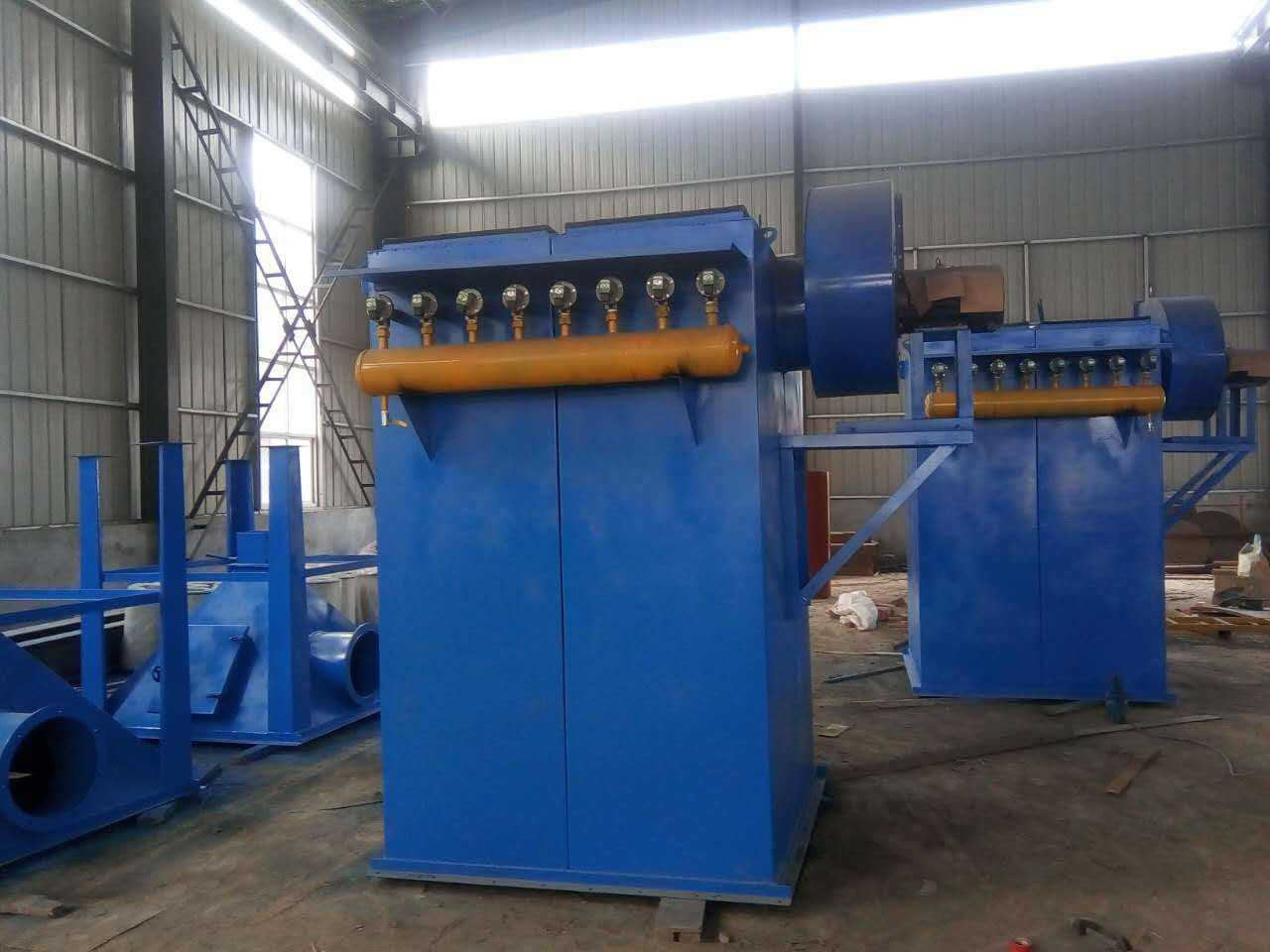

DMC-48-Ⅱ型脉冲喷吹袋式除尘器设计特点

MC-48-Ⅱ型脉冲喷吹袋式除尘器采用大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其他除尘器相比，具有清灰能力大，清灰效率 高的特点。该除尘设备针对锅炉的烟气除尘效果极为明显，锅炉除尘器对保护环境、节能减排、洁净生产有着非常重要的意义。为适应现场与工况要求，我厂在对原有MC-I型脉冲喷吹袋式除尘器基础上进行了多次改进，正式命名为MC-48-Ⅱ型脉冲喷吹袋式除尘器。

脉冲喷吹单机袋式除尘器结构原理及构造图

由进风口、过滤室（滤袋、滤袋框架）、清洁室（脉冲喷吹装置）、出风口、风机、灰斗（气流分布装置）和螺旋输送机或叶轮卸料器、爬梯检修平台、护栏、电气控制等组成。进 口(上、下)、出口（上）方向位置，可据现场设计需要灵活选择。

工作原理：含尘气体在风机负压牵下自箱体上（或下部）的进风口进入除尘器，经滤袋过滤后至清洁室从出风口经系统风机排入大气。经过1定时间或阻力达到1定值（时间、压力）时开始清灰，由可编程序PLC脉冲控制仪发出信号，电磁脉冲阀动作，释放出压缩空气，经安装在袋口的引射喷嘴诱导大量空气进入滤袋，喷吹清 除滤袋外的粉尘落入灰斗。

DMC-48-Ⅱ型脉冲喷吹袋式除尘器设计特点

1、喷吹管上安装引射喷嘴和双膜片脉冲阀及快 速拆卸的杈管；

2、靠自重及箱体负压保持密封的上揭盖，选用密封好可快 速抽拉换袋安装的袋口装置；

3、出风口有在同水平 高度三种选择方式，同进风口可上（Ⅱ）、下（Ⅰ）设置以利方便布置选择。

4、采用高抗干扰的可编程序控制PLC电路，对除尘器运行、喷吹清灰、卸灰实行全过程自动控制；

5、DMC-48-Ⅱ脉冲喷吹袋式除尘器可依据以上行业现场环境和气体性质、风量大小进行组合（Z）或非标（F）设计。
