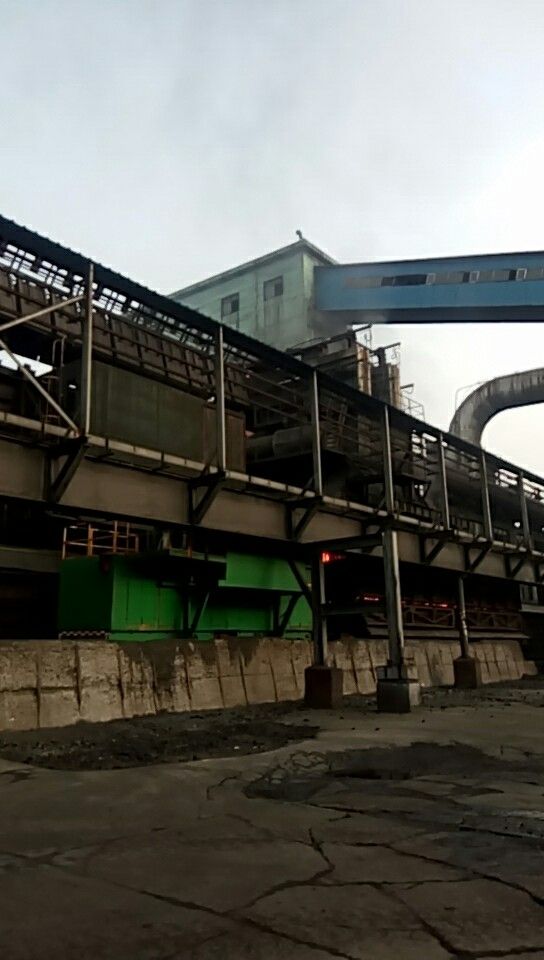

焦化厂地面除尘站适用于机侧装煤和推焦烟气的处理

焦化厂地面站除尘器的组成形式及原理：

焦炉地面除尘站由离心风机、主电机、变频器、仪表系统、循环冷却水系统、压缩空气系统及管网系统组成.在炼焦生产过程中,烟尘通过导管被吸入除尘干管,在重力除尘器内将大颗粒粉尘分离,直接流入灰斗.较小的粉尘均匀地进入布袋除尘器中部的箱体后,吸附在滤袋的外表面上,含尘气体经滤袋过滤后进入净气室,经排风管排入大气.当滤袋阻力达到限定值1500Pa时,清灰装置按差压程序打开电控脉冲阀进行脉冲喷吹,此时压缩空气将滤袋表面附着的粉尘抖落,经灰斗由排灰机构排出.该焦炉地面站除尘系统采用PLC自动控制技术,由除尘地面站中控制室集中监控,同时还设置了手动控制开关,便于检修.

焦炉地面站除尘器系统的使用效果:

    1.采用地面除尘站系统除尘,降低了炼焦炉生产区域的粉尘浓度,净化了工人生产操作环境,焦炉粉尘治理达到了炼焦行业和环保排放标准.

    2.系统经过工艺改进后,提高了系统稳定性和性,没有发生任何事故.

    3.由于操作控制简单,延长了系统设备的使用寿命,特别是除尘器布袋使用时间的延长.该系统使用18个月没有更换过布袋,实现了经济运行的目标.

    4.该焦炉除尘地面站系统变频技术的成功应用,既节省了用电费用,又了系统干管吸力的稳定,对整个焦炉地面站除尘系统稳定运行起到了关键作用。

焦化厂除尘器的改进

    为了从根本上解决操作、管理、维护等人为因素的影响,公司新设计了炉口烟尘控制的技术与设备,该技术主要原理是设机侧的吸气罩来控制炉口烟尘,对应不同类型的捣固焦炉,其炉口烟尘控制方式分为以下两种.

    1) 当上升管在焦侧时,装煤除尘的烟气转换阀组及管道设置在炉顶机侧,在炉门上方设吸气罩,并通过管道接入烟气转换阀.当导烟车上的排烟活动对接套筒与设在机侧炉顶的烟气转换阀接通时,同时实现炉口上方吸气罩与烟气转换阀接通,炉内烟气和炉口烟气在烟气转换阀内部汇合后进入焦炉地面除尘站进行净化.

    2) 当上升管在机侧时,装煤除尘的烟气转换阀组及管道设置在炉顶焦侧,在机侧炉口上方设吸气罩并通过管道接入设在机侧上升管之间的较小烟气转换接口.导烟车上分别设焦侧、机侧两个活动对接套筒,与两侧炉顶的烟气转换接口接通,炉内烟气和机侧炉口烟气在导烟车内部汇合后进入焦侧烟气转换阀,*终进入焦炉地面除尘站进行净化.

  出焦除尘皮带小车工作原理:

    皮带小车式出焦除尘是通过皮带密封小车将1米宽皮带提起,经90度导风管使烟尘进入集尘管道,通过集尘管道送到地面站进行净化处理.此焦炉炉顶消烟除尘车系统的原理是在推焦时产生的烟尘通过集尘车将烟尘收集并通过皮带提升小车将烟尘送入集尘管道,该管道上部由皮带覆盖,在风机的吸力作用下,管道内处于负压状态,皮带紧贴集尘管道导轨,使焦炉烟尘不能外泄,直接送入焦炉地面除尘站进行净化处理.皮带小车的机架与拦焦车集尘罩相连,由拦焦车带动,使整机在皮带集尘干管上与拦焦车同步走行.炉顶消烟皮带提升小车用于导通除尘器与拦焦车集尘罩,使焦侧烟尘通过此干管进入焦炉地面除尘站进行处理,是移动尘源与固定设备之间的连接通道.
