垃圾焚烧炉布袋除尘器结构特点
垃圾焚烧炉产生的烟气具有温度高、湿度大、含有腐蚀性气体的特点，所以对于这些烟尘性质，在设计布袋除尘器的时候，做出相应的应对措施，才能够达到要求的除尘效率并布袋除尘器的使用寿命。垃圾焚烧炉的烟气净化工作可选用两级除尘器，也可选择布袋除尘器与其他设备相配合的模式。选用两级的模式主要是为了除尘与净化气体分开处理，达到的处理效果。
垃圾焚烧炉布袋除尘器在头一次运转之前，要进行预涂层，预涂层粉尘量大致为100g/㎡，而且要进入布袋除尘器的烟尘温度够低，温度越低对于二氧化碳和二噁英的处理效果越高。过滤风速宜选用0.8-1.0m/min，为防止使用过程中除尘布袋收缩，进行热定型及处理，我公司推荐选用的除尘布袋。

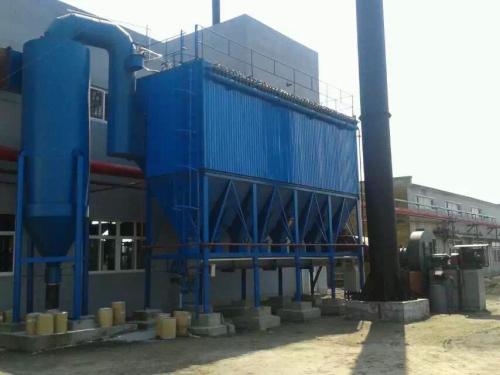

盛景垃圾焚烧炉除尘器简介：
生活垃圾在炉排炉内燃烧，产生的灰渣由排放点的不同分为炉渣和飞灰，从焚烧炉燃烧室底部排出的是炉渣，飞灰从燃烧室顶部随烟气进入余热锅炉，由余热锅炉排出的烟气进入冷却塔，使高温烟气温度降至酸露点以上10℃～20℃，随后进入反应塔充分与石灰、水进行脱酸反应，通过活性炭喷射至反应塔的旋风分离器出口与布袋除尘器的烟道中，完成酸性气体脱除、二恶英类物质的吸附、重金属的吸附后，后进入袋式除尘器。通过布袋过滤，将烟气中的灰尘、反应生成物捕捉后，经引风机排入烟囱。
烟气条件及特点
生活垃圾焚烧烟气除尘具有以下特点：
①余热锅炉排出的烟气危害大。烟气主要含有二氧化硫（SO2）、氮氧化物（NOx）、可吸入颗粒物、剧毒性污染物（二英、呋喃）、重金属等；
②烟气温度高，可达240℃；
③烟气含湿量高，露点温度高。由于较多水分的存在，且含有酸性气体，因而烟气的露点温度较高，约为140℃；
④烟尘颗粒细，密度小；
⑤由于含有大量酸性气体，和水易于生成酸性物质。本工程烟气量及其组成列于
垃圾焚烧炉除尘器设计
垃圾焚烧炉袋式除尘器是垃圾焚烧烟气处理工艺流程中的末端装置，进入除尘器的烟气含水多、温度高、具有腐蚀性，此时袋式除尘器不仅仅是颗粒物分离器，还是气体净化反应床。所以除尘器设计时加以注意。
除尘布袋材质
本工程锅炉排放的烟气成分复杂，除尘设备运行温度较高（～170℃）。上游烟气中的含碳飞灰、脱酸剂以及反应生成物等掺混在一起被滤袋捕集，在滤袋表面形成一层粉尘层。粉尘层同时又是反应膜，利用其吸附、催化作用进一步分解SOx、HCL、NOx等气体。在此运行环境中，除尘设备具有优良的清灰性能，及耐温、、耐水解型滤料。为满足以上要求，本工程选用“纯PTFE基布+PTFE覆膜”复合滤料作为滤袋材质。覆膜滤料可实现表面过滤，使粉尘只停留于表面、容易脱落，提高滤料的剥离性。
PTFE是聚四氟乙烯的简称，具有的化学稳定性能，俗称“塑料王”。PTFE是大分子线型结构，它的结晶熔点是327℃，可长期在-180℃～260℃范围内使用，、；能抵和表面污物，不变脆。PTFE大分子的表面自由能很低，具有高度的不粘附性和的摩擦系数。本身不断裂、不燃烧，其“氧指数”（LOI）高达。同时不会水解，几乎比任何已知材料的抗蒸汽渗透性都好。它能在寿命期限内始终保持物理和化学性能。
袋笼安装于滤袋内部，上口设有保护圈，其作用是支撑整个滤袋并保护滤袋的袋口；底部设有底碗，保护滤袋底部不被喷吹气流损伤。袋笼材质选用20＃钢，表面进行硅和处理。袋笼竖筋不可太密，以免增加其与滤袋贴合部份的面积，减小滤袋的过滤面积，影响过滤速度及清灰效果。
内旁通装置
箱体内设置旁通阀，正常运行时烟气由中间风道进入设备过滤区。当进入除尘器烟气的温度高于设定温度（如220℃），或者系统出现故障以及焚烧炉投油助燃时，为滤袋和系统，打开旁通阀门，烟气进入内置旁通管路，从除尘器出口直接排空。旁通阀门控制为自动和手动二种方式，自动方式由温度控制，控制可以通过仪表设定。
除尘器在运行过程中，烟气温度一般在140℃～170℃波动，烟尘中含有NOx及SOx等气体，在锅炉爆管、水汽很大的情况下，烟尘将变为强酸气体。另外，在脱硫的过程中，投入的过量石灰粉会使烟气呈现弱碱性。在这种情况下，旁通阀密封采用（300℃）、的氟橡胶。
灰斗及钢结构
灰斗上部与箱体、立柱顶部连续焊接，下部接输灰装置。生活垃圾焚烧产生的烟尘流动性很差，为避免脱硫灰在灰斗内的堆积，灰斗的各个立体夹角不大于收集灰尘的安息角，本工程灰斗四壁与水平面的夹角为65°。外壁设有空气炮清灰装置，防止灰的搭桥，保持输灰通畅。
钢结构顶部与箱体连接处设置滑块，用来钢材在温度变化时产生的线膨胀应力。滑块固定于立柱，中箱体带动其上所有与高温烟气接触的部件可以在滑块上自由膨胀（收缩）滑动。滑块采用光滑不锈钢板和滑板相结合的结构，不锈钢板焊接于顶柱底部平面上，能在固定的滑板上自由滑动。不锈钢板采用SUS304材料制造，表面光洁度为Ra6.3 μm，厚度为3 mm。滑板固定于立柱顶部平面上，采用聚四氟乙烯材质。滑板的材料不能是钢，否则可能造成滑板与不锈钢板的胶着粘合而失去滑动功能。钢结构的整体设计参考《钢结构设计规范》，标准号GB50017-2003。
热风循环系统
为防止系统启、停期间烟气温度过低，造成酸性气体在设备内结露，损坏布袋和设备，除尘器设有热风循环系统，包括加热器、风机、启闭阀、管道等。温度调节由电热器进行控制。
当除尘系统冷态启动或者烟气温度低于设定温度的限值时，热风循环系统开始工作，当灰斗温度检测信号达到设定值时，停止热风循环系统，控制信号取各灰斗温度检测信号中的值。热风循环系统启停控制与旁通阀门控制信号连锁，在任何情况下，旁通阀门打开时，立即停止热风循环系统。
设备保温
设备除了装有热循环风系统外，还在灰斗外部安装电加热管，并对设备进行整体保温，减少热量损失，以保持灰斗及箱体壁温高于烟气露点温度10℃以上，避免四壁过冷产生结露导致粉尘粘结，同时保温层也可防止人员被高温。
