中频炉除尘器的应用

编辑:除尘器厂家 来源:www.bthshb.com 2018-03-19
信息详情

中频炉布袋除尘器烟尘治理工艺一般流程如下:中频炉,集尘罩抽出烟气,总烟管道,沉降室,冷空气,烟囱排空,排气,引风机,布袋除尘器.

中频炉除尘器工艺流程

⑴中频炉投料口产生的烟气被吸尘罩收集后,经调节碟阀。粉尘由吸尘管道进入布袋除尘器,此时烟尘中的大颗粒在除尘器未接触布袋之前在重力作用下进行分离,大颗粒粉尘进入除尘器灰斗,细小颗粒粉尘进入布袋除尘器。经过滤袋过滤,通过脉冲吹打将粘附在布袋表面的粉尘先集中在除尘器的灰斗内,利用下料控制器进行回收或利用。经布袋除尘器处理过后的净气通过风机排出。后由烟囱排入大气。袋式除尘器收集的粉尘经翻摆阀排出。

(2)中频炉除尘系统由吸尘罩、风管、电动阀门、混风阀、布袋除尘器、风机、烟囱及电气控制等组成。中频炉产生的烟气与粉尘被吸尘罩收集后,经调节碟阀、进风管进入除尘器,收集大颗粒,并起到阻燃作用,然后脉冲袋式除尘器,粉尘被阻留在滤袋外,旋风收尘器及袋式除尘器收集的粉尘经翻摆阀回收利用

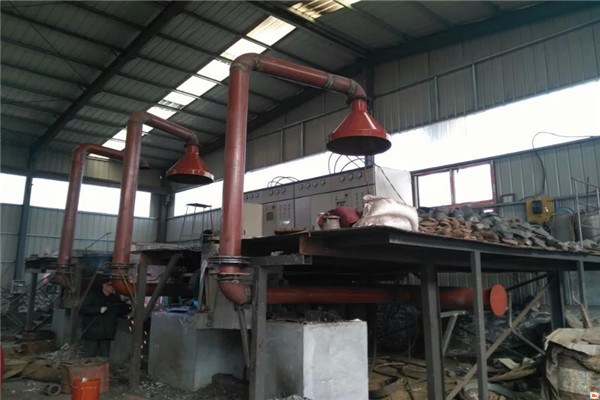

 中频炉烟气捕集系统由低位移动式集尘罩、加料设备和出钢设备及除尘设备组成。低位移动式集尘罩将操作平台、出钢坑全部覆盖,让中频炉冶炼生产过程全部在低位移动式集尘罩内进行,实现了对烟气的全过程捕集。

  加料时,通过加料设备进行加料,根据生产需要几次将料加满,解决了加料时烟气难捕集的问题;出钢时,中频炉平台翻转直接出到出钢轨道平车上的钢包里,出钢过程在烟罩内完成,克服了局部集尘罩出钢时烟气部分外漏的情况。

中频电炉除尘器主要特点:

  1、设计过程中,优化滤袋排列,降低除尘器阻力损失。

  2、设备的运转部分有防护措施和的防雨措施。

  3、高性低压大规格脉冲阀配置,反吹效果好显著。

  4、除尘器采用离线清灰,比在线清灰效果好,无二次吸附现象。

  5、除尘器烟气处增加预沉降均温设计,避免烟气对滤袋直接冲刷,利用预沉降减少大颗粒烟尘对滤袋的负荷,减少烧滤袋现象,延长滤袋使用寿命。

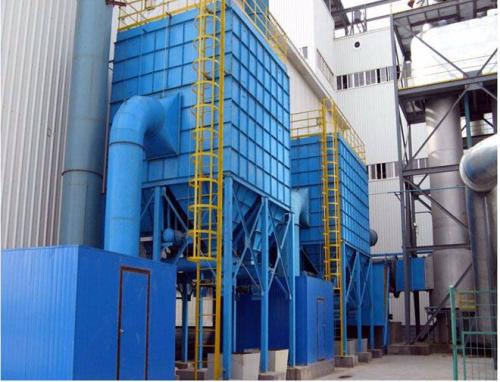

中频炉除尘器设备工作原理:

烟气流从除尘器一端进入进气通道,进气通道截面积依通道内流量递减速率,设计成递减截面,烟气流通过通道与除尘布袋仓相通的布袋仓进气门进入了除尘布袋仓,经布袋过滤后的净化空气从布袋上方汇集至布袋仓上方净气过渡通道,经过过渡通道的进入除尘器出气通道排出。

设有均温沉降段,可避免高温烟气对除尘布袋的直接冲刷,提高使用寿命;可利用沉降段均压减少滤袋的负荷以及从进风口到除尘布袋,从花板到到出风口各段的局部阻力系数和流速均较低,故阻损较低。
