焦炉地面除尘站的组成及原理

编辑:除尘器厂家 来源:www.bthshb.com 2018-09-15
信息详情

焦炉地面除尘站工艺流程:

除尘系统由离心风机、主电机、变频器、仪表系统、循环冷却水系统、压缩空气系统及管网系统组成。在炼焦生产过程中,烟尘通过导管被吸入除尘干管,在重力除尘器内将大颗粒粉尘分离,直接流入灰斗。较小的粉尘均匀地进入布袋除尘器中部的箱体后,吸附在滤袋的外表面上,含尘气体经滤袋过滤后进入净气室,经排风管排入大气。当滤袋阻力达到限定值1500Pa时,清灰装置按差压程序打开电控脉冲阀进行脉冲喷吹,此时压缩空气将滤袋表面附着的粉尘抖落,经灰斗由排灰机构排出。该套除尘系统采用PLC自动控制技术,由除尘地面站中控制室集中监控,同时还设置了手动控制开关,便于检修。

焦炉除尘器原理:

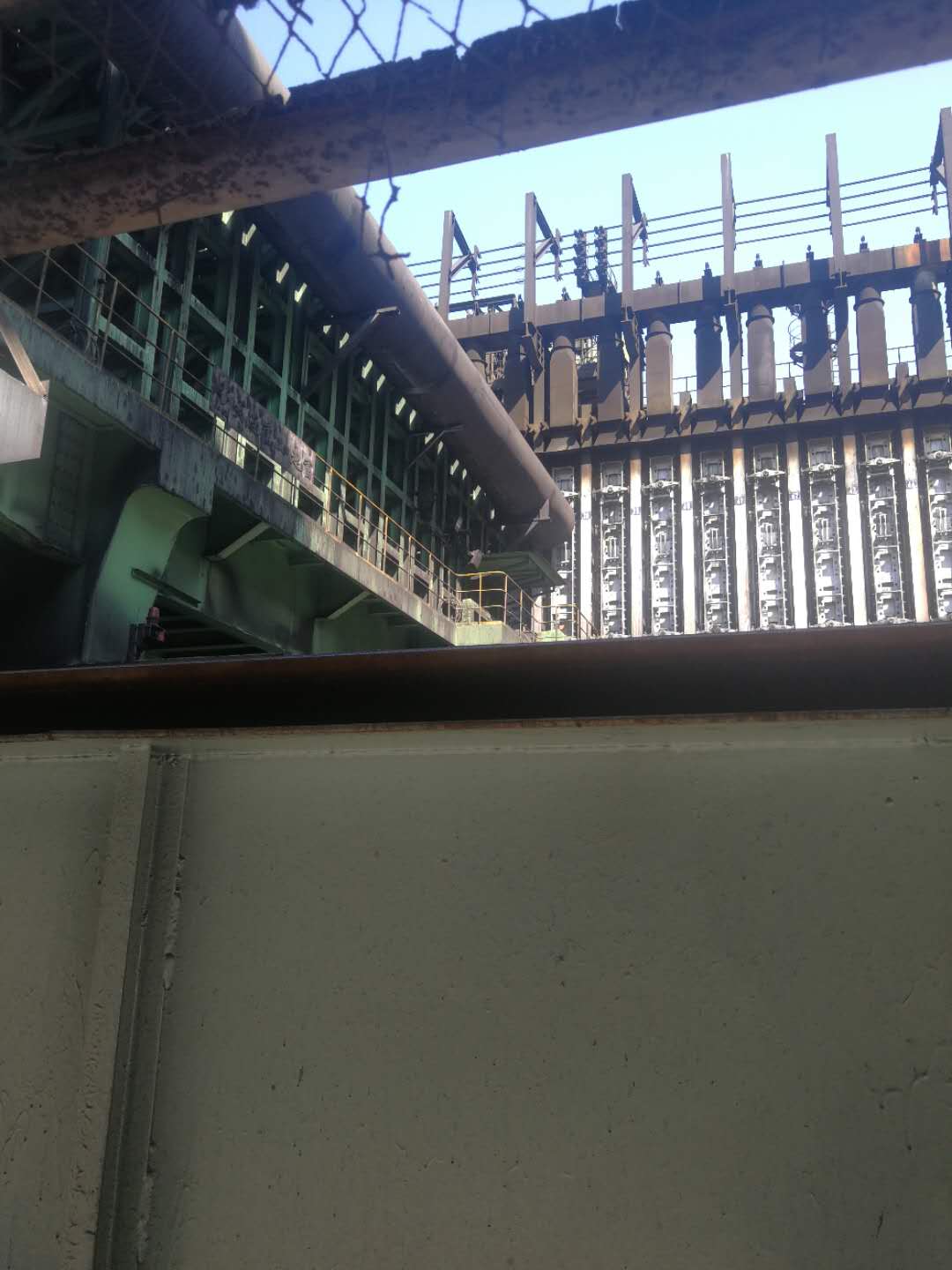

焦炉除尘地面站系统用于导通除尘器与拦焦车集尘罩,使焦侧烟尘通过此干管进入除尘地面站进行处理,是移动尘源与固定设备之间的连接通道.出焦集尘干管由固定接口翻板阀、伸缩器、平衡翻板阀、干管端部消音器组成.固定翻板阀由阀板、支臂、管体等部分组成.焦炉出焦时,拦焦车的液压推杆将该翻板阀的翻板推开,阀门控制杆旋转75度使阀门打开,拦焦车导管的可伸缩接口与该翻板阀端面对接,使含尘烟气由拦焦车集尘罩进入由固定翻板阀组成的集尘干管;推焦完成后,拦焦车上的液压推杆及可伸缩接口退回,该翻板阀关闭,完成一炉除尘计划.固定翻板阀处于高温状态又处于经常开、闭状态,受热不变型,采用U型骨架周边均布,使阀板长期使用不变型,在密封处加金属丝石棉密封垫,阀门密封效果;每组翻板阀之间、翻板阀与直管段之间以及平衡阀、伸缩节和端部消声器法兰之间使用金属缠绕垫,静密封漏气率低于0.5%.
