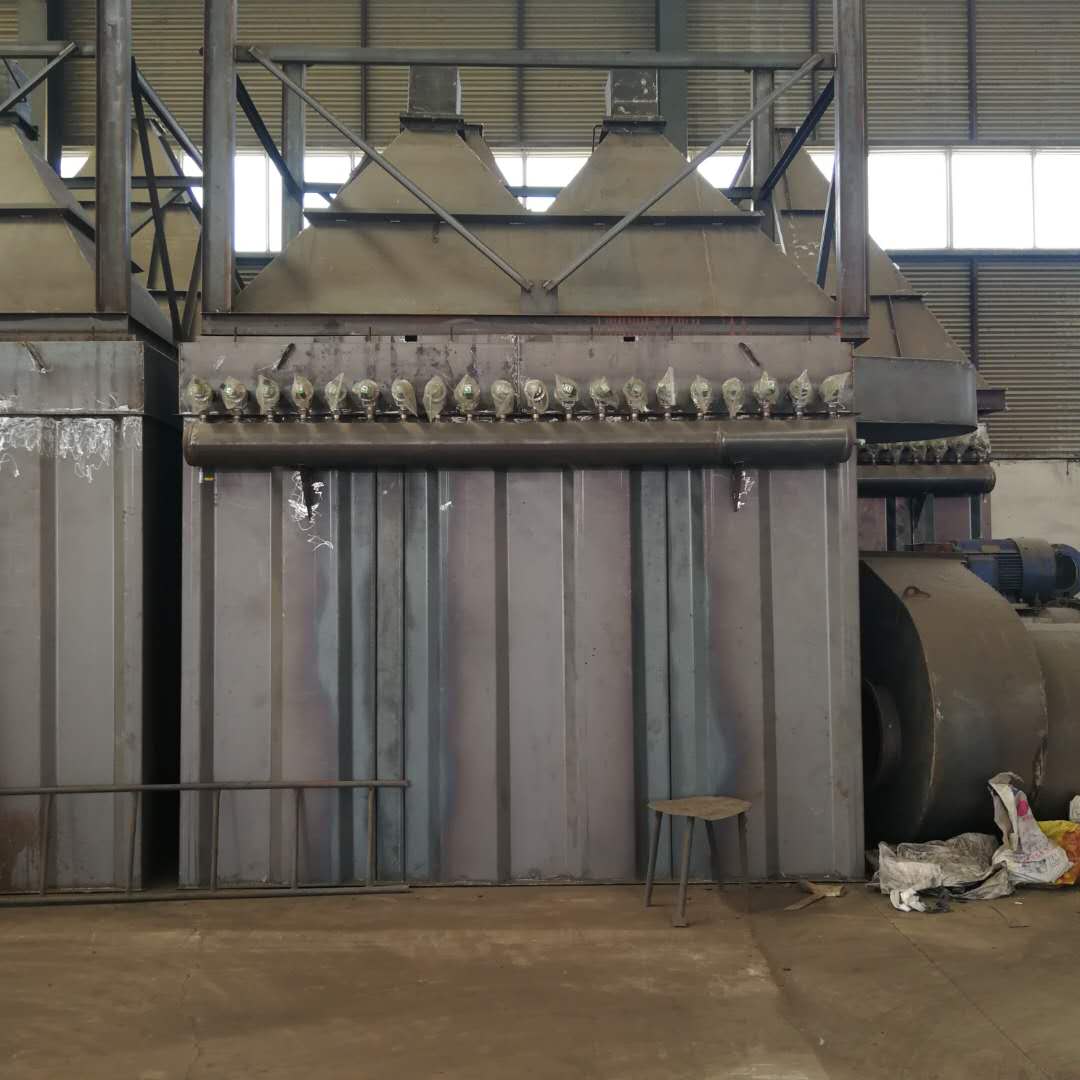

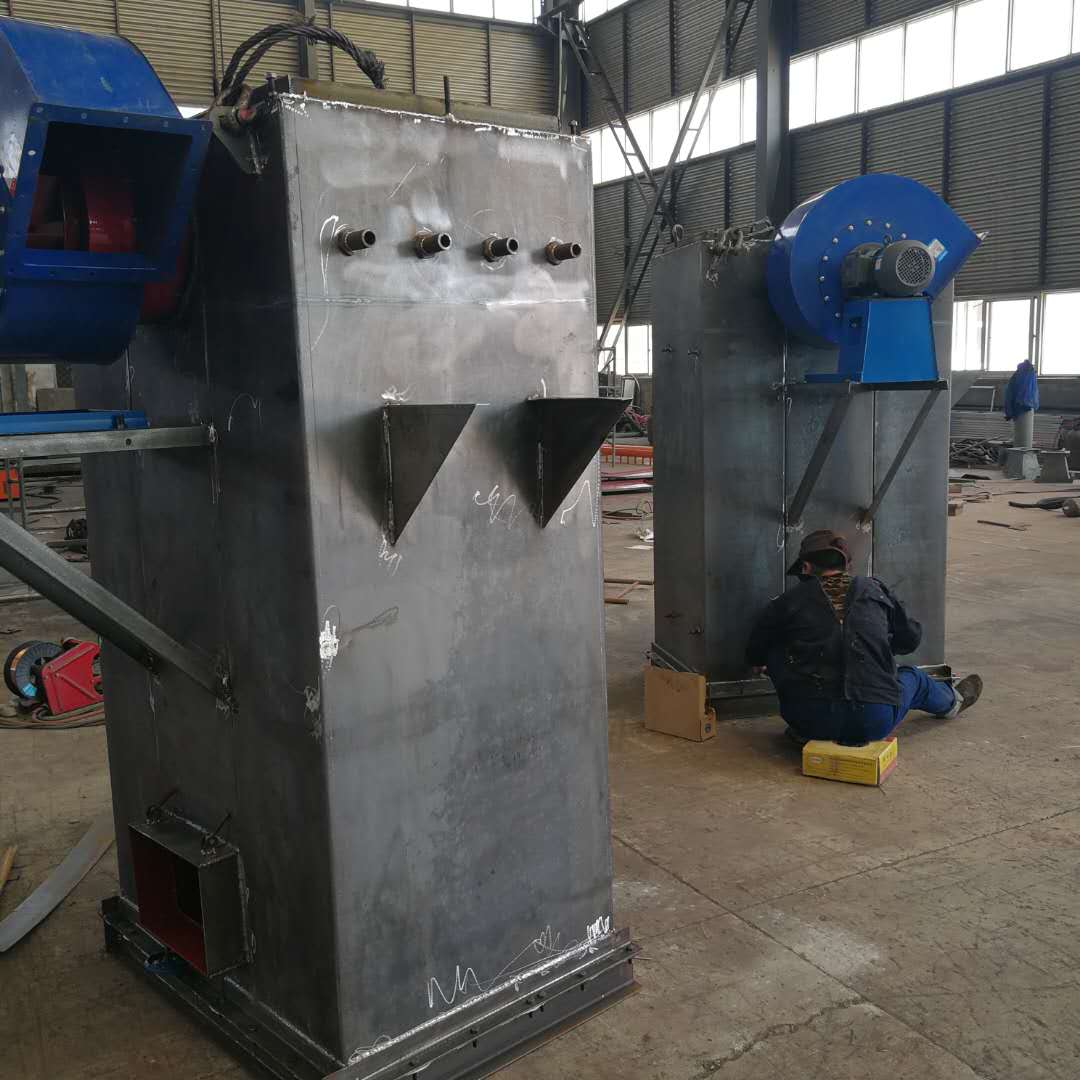

脉冲布袋除尘器简介

  脉冲布袋除尘器能净化含尘气体的主要元件是过滤材料,它是或无机纤维制品。正确地选择滤料是设计使用好袋式除尘器的关键。过滤材料的选择,需要考虑含尘气体性质、含尘浓度、粉尘颗粒大小、化学性质、物理性能、气体温…
产品详情

脉冲布袋除尘器组成形式:

(1)箱体:包括袋室、净空气、多孔板、滤袋、滤袋笼架、检修门,箱体设计耐压为5000pa。

(2)出风系统:包括风机、风机配用电机。

(3)喷吹系统:包括气包、喷吹管、脉冲阀、控制仪。

脉冲除尘器工作原理

引风机把含尘气体从进气口引入中壳体内,干净的气体透过滤袋由文氏管进入上壳体,而由净气出口排出,而粉尘被阻留在滤袋外壁,随着时间的延长,吸附在滤袋上的粉尘越来越厚,滤袋阻力越来越大,此时,脉冲控制仪发出信号,程序自动控制各脉冲阀的开关,使高压气源经喷吹孔、文氏管向滤袋内喷射,由于高压气的作用,使滤袋发生急剧的膨胀引起冲击振动,使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。

除尘器布袋

袋式除尘器能净化含尘气体的主要元件是过滤材料,它是或无机纤维制品。正确地选择滤料是设计使用好袋式除尘器的关键。过滤材料的选择,需要考虑含尘气体性质、含尘浓度、粉尘颗粒大小、化学性质、物理性能、气体温度等。总的说来,选择性能适当的过滤材料,既要均匀致密,透气性好,又要耐热、,还要有的机械强度,才能延长滤袋的使用寿命,保持良好的除尘效率。每一种过滤材料都有各自的优缺点.根据上述条件选择并合理地使用。

除尘骨架

滤袋骨架制造质量的高低,直接影响滤袋的使用寿命,影响除尘器运行效果和日常维护工作量、费用,我们采取了以下措施:

⑴ 袋笼的材质为碳钢冷拔丝,采用Ф6钢丝经4次冷拔,外加旋转力而成,无弯曲变形。

⑵袋笼采用多头电焊机一次成型,焊点

光滑,均匀牢固,无脱焊、虚焊和漏焊等现

象,骨架。

⑶袋笼的纵筋和反撑环分布均匀,并有

足够的强度和刚度,防止损坏和变形,每只

袋笼纵筋8根、反撑环的间距小于200mm;

⑷袋笼采用圆形;

⑸适应除尘器结构需求,骨架为单节结构。

⑹骨架撑环采用圆型结构,避免与滤袋的磨损。

电磁脉冲阀

选择的脉冲阀是脉冲除尘器的核心,优良的空气动力特性和的寿命是选择脉冲阀的标准,我公司选用国产生产的DMF直角式脉冲阀。它采用结构,由于配备膜片,因此脉冲阀的维护工作量很少,它的使用寿命在100万次以上。

布袋除尘器花孔板

花孔板的质量对除尘器的性能影响很大:花板孔粗糙会使滤袋受损;孔距不均、花板表面不平整会使滤袋中心线相对于水平面的垂直度产生偏差,导致滤袋底部相互接触,粉尘搭桥难以,除尘器运行阻力上升,从而造成能源的浪费。因此,以上三个指标是需要严加控制的,控制措施如下:

⑴花板采用大型数控冲床设备实现对板孔的冲压,加工后边缘光滑,无尖角毛刺,孔径公差满足标准,形成良好的密封,花孔中心偏差<1mm。

⑵ 花板表面平整光洁,无挠曲、凹凸不平等缺陷,其平面度偏差不大于1‰。

⑶工艺上整板切割、减少焊接量,焊接变形,孔距均匀。

⑷焊接过程中辅以锤击等简单易行的去应力措施,控制焊接应力变形,其整体的平面度。

设备密封性的控制

除尘器密封不良,会造成设备能源的浪费,除尘效率下降,造成含尘气体的泄漏,严重时可诱发结露现象,从而影响设备的正常使用,为此我们采取以下措施进行控制:

1)设备主体采用双面焊或单面焊双面成形工艺,且焊后经严格的渗漏检验,其密封。

2)除尘器门盖采用线性钢体与硅橡胶软体线面接触的密封方式,结构简单、密封、漏风率。

脉冲袋式除尘器控制设备

⑴电源

除尘器电源为交流380V/220V, 50Hz,三相四线制。当电源电压在下列范围内变化时,所有电气设备和控制系统应能正常工作:交流电源  +5%~-10%UH长期使用、-22.5%UH 使用不超过一分钟;电器电路设计时充分考虑到电源的三相负载平衡;所有电气设备均有保护装置;需要接地的电气及控制设备在均留出接地用的连接端子;

⑵电机

除尘器系统上所采用的电机均符合标准和IEC标准;所选用的电机型式与它所驱动的设备、运行条件、使用环境和维修要求相适应;阀门和档板电机,其堵转电流不超过电机额定电流的8倍

⑶我方提供的控制装置能防尘、、防小动物进入,以设备;

⑷ 控制机柜有足够的强度和刚度,不易变形;

⑸控制系统的I/O点留有不少于10%的富裕量;

⑹当机柜内散出的热量超过部件允许温度时,机柜采用自动通风措施,以降低温度,该部件的正常运行,其控制开关具有启动-停止-自动的选择功能;

⑺机柜能防电磁干扰,系统不会误动。

脉冲除尘器的特点:

(1)清灰装置喷吹采用管式中心喷吹。

(2)喷吹压力有低压喷吹,压力低于0.4MPA,有高压喷吹,压力高于0.4MPA。高压气源动能较大,用气量较少,低压气源动能较小,用气量较多。脉冲喷吹气源压力不论高低,都以达到清灰为目的,需要的清灰能量是一样。

(3)喷吹清灰机构分为无引流喷嘴无文氏管、有引流喷嘴无文氏管和有引流喷嘴有文氏管等组合。

(4)脉冲喷吹清灰有在线清灰和离线清灰之分。通过调整收尘器参数,可以使在线与离线清灰达到基本相同的清灰效果
